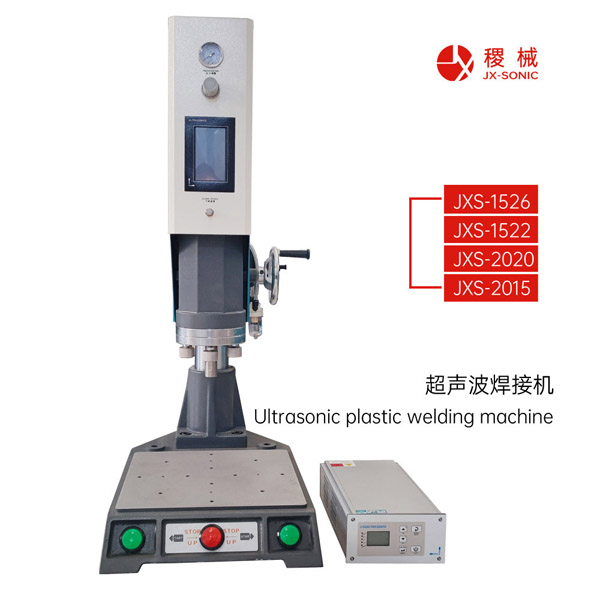

超聲波焊接機工作原理

 一、整體核心邏輯

利用高頻超聲波機械振動，在工件接觸面產生摩擦熱，使塑料接觸面瞬間熔融，再施加壓力冷卻融合，無需膠水、螺絲、輔料，幾秒完成焊接。

整套設備分為四大核心部件：電箱（發生器）→換能器→增幅器（調幅器）→焊頭（模具）。

 二、分步工作流程

1. 電能轉換高頻電信號

超聲波發生器將普通工頻220V交流電，轉換成15kHz/20kHz/28kHz/35kHz/40kHz高頻高壓電振蕩信號。

工業塑膠焊接最常用：20kHz。

2. 電振動轉為機械振動（換能器）

換能器內部壓電陶瓷片，逆壓電效應：高頻電信號輸入后，陶瓷片快速伸縮，把電能轉化為微米級高頻機械振動。

振動幅度很小，通常僅幾微米，不足以焊接工件。

3. 放大振動幅度（增幅器）

變幅桿通過截面粗細變化，放大換能器輸出的振動振幅，根據產品需求調大振幅，傳遞到焊頭。

4. 焊頭傳遞振動，摩擦生熱熔接工件

焊頭貼合上層塑料件，下壓壓緊上下工件，高頻振動傳遞到兩個塑料貼合面：

- 接觸面分子高速相互摩擦，機械能轉化為熱能；

- 局部瞬間升溫至塑料熔點（僅接觸面熔融，工件整體不發燙）；

- 持續保壓，熔融塑料分子相互滲透、交織；

- 停止超聲，保壓冷卻，熔層固化，形成一體焊接結構。

 三、細分兩類機型原理區別

 1. 超聲波塑料焊接（最常用）

僅熔化熱塑性塑料，分子融合粘接；熱固塑料無法熔融，不能焊接。

依靠產品設計的超聲導熔線集中能量，提升焊接強度與密封性。

 2. 超聲波金屬焊接

不熔化金屬，屬于固態冷焊。

高頻振動破除金屬表面氧化膜，兩種金屬純凈原子相互擠壓結合，溫度遠低于金屬熔點，適合銅、鋁、鎳、鋰電池極片、線束焊接。

 3. 無紡布超聲波焊接

化纖無紡布（PP、PET）纖維摩擦熔融，纖維互相粘連，實現縫合、封邊、壓花，無針孔、不漏水。

 四、關鍵特點原理總結

1. 發熱只發生在貼合界面，工件本體溫度低，不易變形；

2. 瞬時焊接，一般0.1～2秒完成，效率高；

3. 純物理熔合，無溶劑、無膠水污染；

4. 僅同種/相容熱塑性材料可焊接，材質不相容則無法結合。
